精密方管：从制造到应用的全维度解析

一、定义与工艺核心

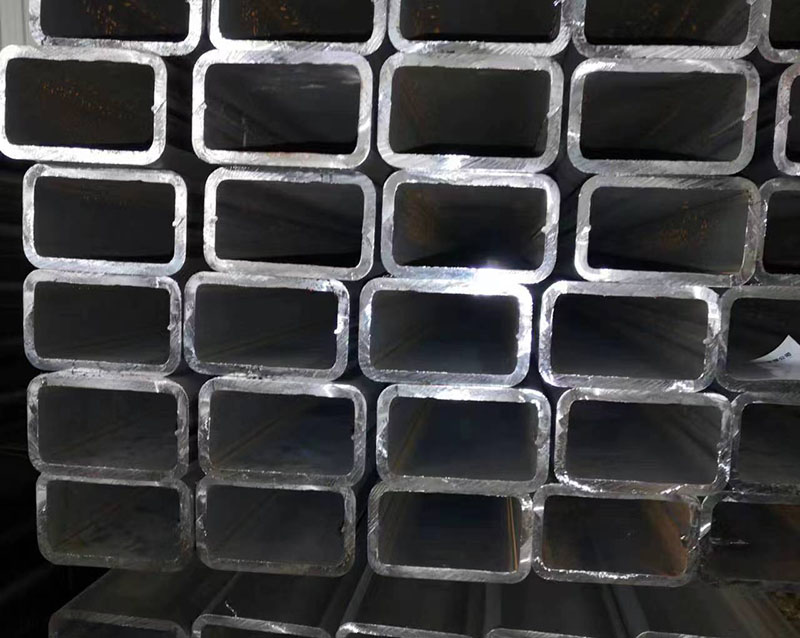

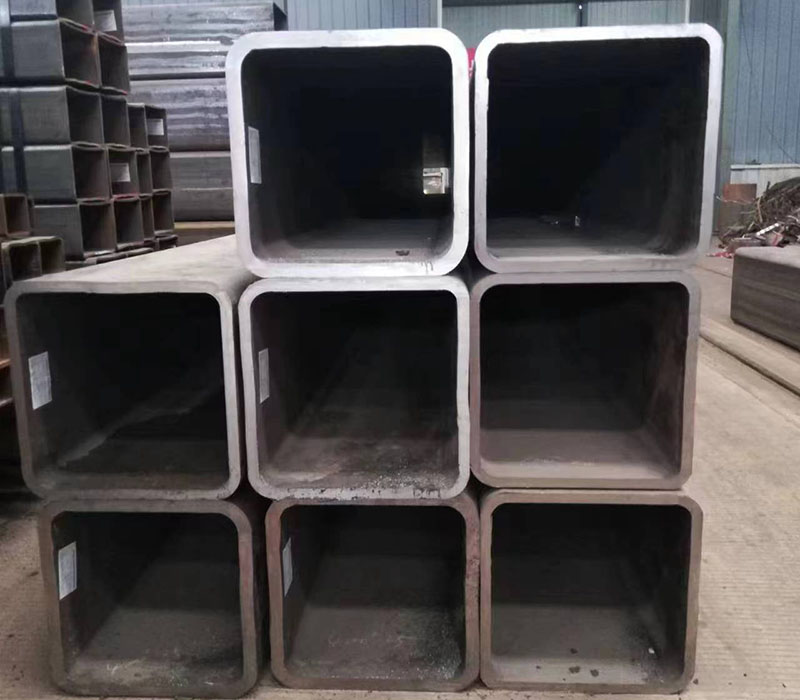

精密方管是指通过冷拔、冷轧或精密成型工艺制造的，截面为矩形（含正方形）且尺寸精度、表面质量、力学性能均达到高标准要求的无缝或有缝钢管。其核心特点在于：

1. 高精度尺寸控制：外径、壁厚公差可控制在±0.05mm以内（普通方管公差为±0.5mm）。

2. 优异的表面质量：Ra≤1.6μm（普通方管Ra≥3.2μm），可直接用于高精度装配。

3. 力学性能稳定：通过冷加工硬化，抗拉强度可达500-800MPa（普通方管350-500MPa）。

主流制造工艺对比：

二、关键性能指标与材料体系

主流材质分类：

1. 碳素结构钢：Q235B、Q345B（低成本，用于普通结构）。

2. 合金结构钢：40Cr、42CrMo（高强度，用于传动轴、齿轮箱）。

3. 不锈钢：304、316L（耐腐蚀，用于食品机械、医疗器械）。

4. 铝合金：6061-T6、6063-T5（轻量化，用于航空航天、自行车架）。

三、典型应用场景与选型逻辑

1. 精密机械与自动化

• 机器人手臂：采用40Cr冷拔方管（抗拉强度≥750MPa，直线度≤0.3mm/m）。

• 数控机床导轨：选用GCr15轴承钢方管（硬度HRC58-62，耐磨性提升3倍）。

2. 汽车与交通领域

• 新能源汽车电池框：6061-T6铝合金方管（密度2.7g/cm³，减重40%）。

• 高铁座椅骨架：Q345B冷轧方管（壁厚公差±0.05mm，装配间隙≤0.1mm）。

3. 建筑与装饰工程

• 幕墙龙骨：304不锈钢精密方管（耐候性强，20年不锈蚀）。

• 室内隔断：Q235B薄壁方管（壁厚0.8mm，表面喷塑处理）。

4. 医疗器械与实验室设备

• CT机支架：316L不锈钢方管（抗点蚀当量PREN≥24，通过生物相容性测试）。

• 实验室工作台：铝合金方管（表面阳极氧化，耐酸碱腐蚀）。

选型核心原则：

• 精度优先：高精度装配场景（如机器人）需选择冷拔管，公差等级IT8-IT9。

• 成本敏感：非关键结构件（如建筑装饰）可选用冷轧管或精密焊接管。

• 环境适配：腐蚀性环境（如海洋平台）优先不锈钢或铝合金，耐温场景（如高温炉）选耐热钢。

四、质量控制与检测技术

1. 尺寸精度检测

• 三坐标测量仪：检测外径、壁厚、直线度（精度±0.001mm）。

• 激光测径仪：在线实时监测外径（扫描速度1000次/秒）。

2. 表面质量检测

• 工业内窥镜：检查内壁缺陷（如裂纹、夹杂）。

• 白光干涉仪：测量表面粗糙度（Ra值）。

3. 力学性能验证

• 硬度测试：维氏硬度（HV）或洛氏硬度（HRB），验证冷加工硬化效果。

• 金相分析：观察晶粒度（ASTM E112标准），确保组织均匀性。

五、行业趋势与前沿技术

1. 材料创新

• 钛合金方管：Ti-6Al-4V（密度4.5g/cm³，强度比钢高30%，用于航空发动机）。

• 碳纤维复合方管：比强度是钢的10倍，用于无人机机身。

2. 智能制造

• 在线矫直系统：通过AI算法实时调整矫直辊压力，直线度控制≤0.1mm/m。

• 数字化孪生：模拟轧制过程，优化工艺参数（如减壁率、张力控制）。

3. 绿色制造

• 干式冷拔工艺：用固体润滑剂替代油基润滑，减少污染。

• 边角料回收：将切头尾废料再熔炼，材料利用率提升至95%。

六、供应商选择与采购建议

1. 头部企业对比




   厂商	优势领域	认证体系	典型客户
   宝钢精密	汽车用高强钢方管	IATF 16949、VDA 6.3	特斯拉、宝马
   天津友发	建筑用不锈钢方管	ISO 9001、CE	中建、万科
   西南铝业	航空航天铝合金方管	AS9100D、NADCAP	波音、空客




2. 采购避坑指南

• 假精密管：警惕用普通方管打磨后冒充精密管（可通过金相组织区分）。

• 焊缝缺陷：精密焊接方管需100%探伤（UT或ET），焊缝余高≤0.1mm。

• 交货周期：冷拔管生产周期长（15-30天），需提前备货。

总结：精密方管作为高端制造业的基础材料，其选型需深度耦合精度要求、力学性能、环境适应性及成本约束。建议优先选择具备全流程数字化管控能力的厂商，并通过首件检验（FAI）验证产品一致性。随着新能源汽车、航空航天、机器人等领域的快速发展，轻量化、高强度、耐腐蚀的精密方管将成为市场主流，采购方需关注材料创新与工艺升级趋势。
