精密管型号规格全解析

精密管因高精度、高性能特点广泛应用于机械、汽车、医疗等领域，其型号规格需结合尺寸精度、材质、制造工艺及行业标准综合确定。以下从分类、标准、典型规格及选型建议展开说明：

一、精密管分类与核心参数

1. 按截面形状

• 矩形管：边长公差±0.05mm，如30×20×1.5mm（用于机器人关节）。

• 六角形管：对边距公差±0.1mm，如22mm内切圆直径（用于工具手柄）。

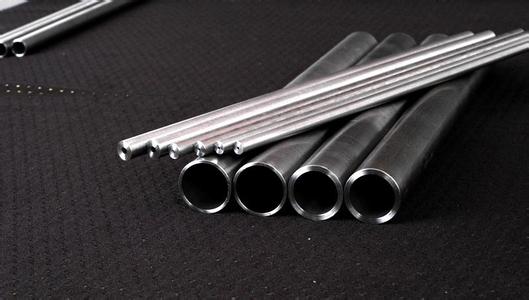

• 圆形精密管：外径精度±0.02mm，壁厚公差±5%，用于液压系统、轴承套圈。

• 异形精密管（矩形/六角形/椭圆形）：

2. 按制造工艺




   工艺	精度等级	表面粗糙度Ra	典型应用
   冷拔	IT8-IT9	≤0.8μm	航空航天、医疗器械
   冷轧	IT10-IT11	≤1.6μm	汽车零部件、家具
   精密焊接+冷整型	IT12	≤3.2μm（焊缝区）	工程机械、农业设备




3. 按材质与性能

• 碳钢：20#、45#（抗拉强度400-600MPa，用于普通机械结构）。

• 合金钢：40Cr、42CrMo（调质后硬度HRC28-32，用于传动轴）。

• 不锈钢：304、316L（耐腐蚀，用于食品/医疗设备）。

• 有色金属：6061-T6铝合金（密度2.7g/cm³，用于轻量化结构）。

二、主流标准与型号表示方法

1. 国际标准

• 示例：1020 DOM（冷拔光亮管，外径25.4mm，壁厚2.03mm）。

• 示例：ST52 BK+S（冷拔+应力消除，外径50mm，壁厚3mm）。

• DIN 2391（德国）：冷拔精密无缝钢管，外径精度±0.1mm，壁厚±10%。

• ASTM A519（美国）：机械用无缝钢管，硬度HRC18-22。

2. 国内标准

• 示例：Q235B 40×20×1.5（边长40×20mm，壁厚1.5mm）。

• 示例：20#钢 Φ25×2（外径25mm，壁厚2mm，直线度≤0.5mm/m）。

• GB/T 3639：冷拔或冷轧精密无缝钢管，外径公差±0.05mm。

• GB/T 6728：结构用冷弯空心型钢（矩形/方形管），边长公差±0.5mm。

3. 企业定制型号

• 304不锈钢矩形管，边长30×20mm，壁厚1.2mm，长度6米（默认）。

• 示例：某厂商定制型号“CSP-30×20×1.2-304”表示：

三、典型应用场景与推荐规格

四、选型核心原则与避坑指南

1. 选型四要素

• 精度匹配：高精度装配选冷拔管（IT8-IT9），一般结构选冷轧管（IT10-IT11）。

• 力学性能：根据载荷选材质（如42CrMo高强钢用于传动轴）。

• 环境适配：腐蚀性环境选不锈钢或铝合金，高温环境选耐热钢。

• 成本约束：精密焊接管成本比冷拔管低30%-50%，但焊缝需100%探伤。

2. 采购避坑建议

• 假精密管：警惕用普通管打磨后冒充（可通过金相组织或硬度测试验证）。

• 尺寸虚标：用三坐标测量仪抽检外径、壁厚、直线度。

• 焊缝缺陷：精密焊接管需UT或ET探伤，焊缝余高≤0.1mm。

五、供应商与定制化服务

1. 头部供应商推荐




   厂商	优势领域	认证体系	典型产品
   宝钢精密	汽车用高强钢精密管	IATF 16949、VDA 6.3	调质钢传动轴管
   天津无缝	液压系统用精密无缝管	API 5CT、PED	冷拔液压缸筒管
   西南铝业	航空航天铝合金精密管	AS9100D、NADCAP	6061-T6机器人手臂管




2. 定制化服务要点

• 非标尺寸：最小起订量通常为1吨，交货周期15-30天。

• 特殊处理：可提供镀锌、喷塑、阳极氧化等表面处理。

• 技术文件：要求供应商提供材质报告、探伤报告、尺寸检测报告。

总结

精密管的型号规格需根据应用场景、精度要求、力学性能及成本综合选择。建议：

1. 优先选择符合国际/国内标准的型号（如DIN 2391、GB/T 3639）。

2. 对精度要求高的场景（如机器人、医疗器械）采用冷拔管，一般结构选用冷轧管或精密焊接管。

3. 采购时通过第三方检测验证关键参数（如尺寸、硬度、探伤结果）。

随着高端制造的发展，轻量化、高强度、耐腐蚀的精密管需求将持续增长，采购方需关注材料创新（如钛合金、碳纤维复合管）及智能制造技术（如在线矫直、数字化孪生）对产品性能的提升。
